Zabbix HA Requirment

• On AWS
• 两台Zabbix Server, 在AWS上，处于一个VPC，但分别处在两个不同的AZ。
• Active-Passive mode. 原因：zabbix server 自身有一套external scrips 去AWS cloudwatch 获取AWS service metrics。
  如果是采用Active-Active的方式的，两台Active Zabbix server会造成数据冗余或冲突。

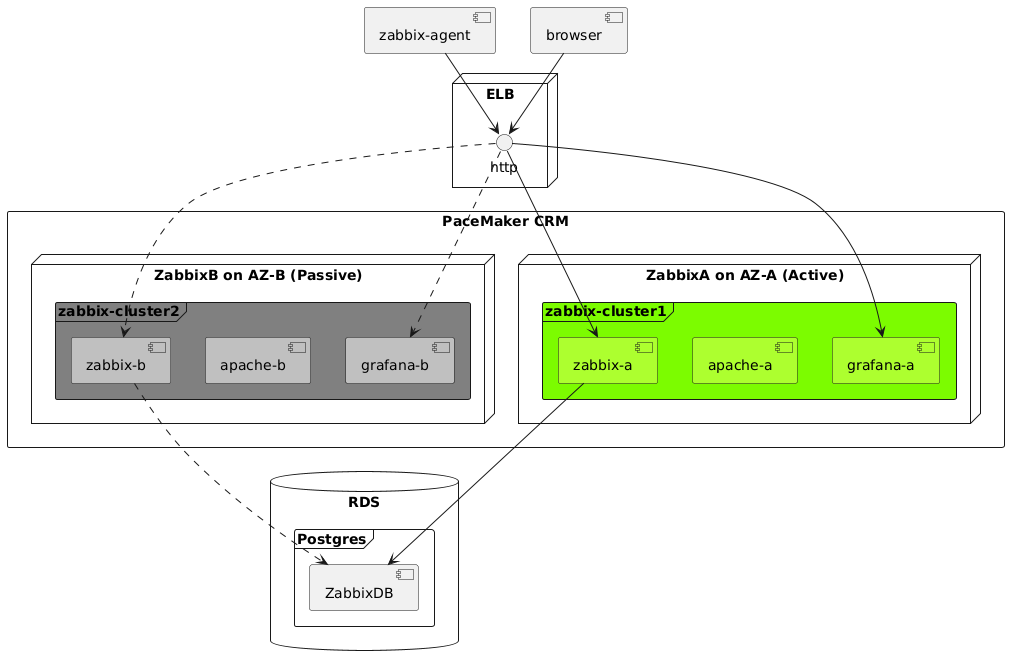

HA Implementation

Decouple Zabbix Database

• Zabbix存储的数据库需要解耦出来，方便Zabbix Server主从切换，保持数据存储的唯一性。
• 对于Zabbix server来说，最重要的就是监控的数据。在AWS上，最方便的方式就是采用AWS的RDS作为Zabbix的后端数据库，利用AWS的服务。
• AWS上RDS比较强大，有MySQL, MariaDB和Postgresql可供选择。为了HA方案在别的云平台上的可重用性，选择Postgresql最为后端数据库。

RDS Setup

• 启用RDS前，设置好master-user-name和master-user-password
• 选择RDS的Multi-AZ功能。备份，维护按需设置。
• 估算好检测数据所需的数据库容量大小，选择对应的DB实例类型 (e.g. db.m4.large)
• 更新RDS的security group的设置，保证与zabbix的连通性。

MariaDB

• Verify connection

1

mysql -h <RDS-DNS> -P 3306 -u <RDS-master-user-name> -p

• yum install -y mariadb which use its client to connect RDS
• setsebool -P httpd_can_network_connect_db=1 and setsebool -P zabbix_can_network=1

Postgres

• Verify connection

1
2
3
4
5

psql \
   --host=occ-<rds instance DNS name> \
   --port=5432 \
   --username <username> \
   --password

• yum install -y postgresql

• setsebool -P httpd_can_network_connect_db=1 and setsebool -P zabbix_can_network=1

AWS ELB

在AWS上，zabbix service是通过AWS ELB来发现后端哪个Zone上的Zabbix server处于服务状态。

• 端口Health-Check：

  • external ELB:
    • 80 (apache)
    • 3000 (grafana)
  • internal ELB: 10051 (用于zabbix-agent上报指标)

• NOTE: 在AWS上不能通过VIP来做，因为AWS上不支持传播多播包 multicast packet

Pacemaker

通过pacemaker（foss, scalable HA cluster resource manager）来提供HA的功能。

• 具体安装，大体配置步骤，请参考 Configuring High Availability (HA) Zabbix Server on CentOS 7， 本文不累赘，但注意以下几点：

• 对apache的状态检查，可以通过启用自带的状态模块（built-in module在/usr/lib64/httpd/modules/），配置如下：

  • apache httpd status configuration
    • Add LoadModule status_module modules/mod_status.so to /etc/httpd/conf/httpd.conf
    • Add url handling as below

1
2
3
4
5
6
7
8
9
10

# Allow server status reports generated by mod_status,
# with the URL of http://servername/server-status
# Change the ".example.com" to match your domain to enable.
#
<Location /server-status>
    SetHandler server-status
    Order deny,allow
    Deny from all
    Allow from all
</Location>

• 在pacemaker里面创建资源

1
2
3

pcs resource create zabbix_server systemd:zabbix-server op monitor interval=10s
pcs resource create zabbix_httpd systemd:httpd configfile=/etc/httpd/conf/httpd.conf statusurl="http://127.0.0.1/server-status" op monitor interval=20s
pcs resource create grafana_server systemd:grafana-server op monitor interval=10s

• 在pacemaker里面把3个resources(zabbix, apache, grafana)组成创建资源组

1

pcs resource group add zabbixcluster zabbix_server zabbix_httpd

• 在AWS上注意网络连通性问题，尤其当用pcs status看到集群状态不对的时候。检查下security group里面以下端口是否开放了。
  • UDP 5405: corosync 用于集群状态检查

MISC

• config files:
  • /etc/corosync/corosync.conf
  • /var/lib/pcsd/pcs_settings.conf
• logs
  • /var/log/pacemaker.log
  • /var/log/cluster/corosync.log
  • /var/log/pcsd/pcsd.log

Reference

• PaceMaker
• Configuring High Availability (HA) Zabbix Server on CentOS 7
